Кровать-чердак

Задача: построить кровать-чердак. Исходные условия: есть матрас размером 1850х800х160 мм. Кровать должна стоять в углу комнаты по короткой стене и быть не более 196см длиной. Конструкция должна быть простой в реализации, надёжной и недорогой.

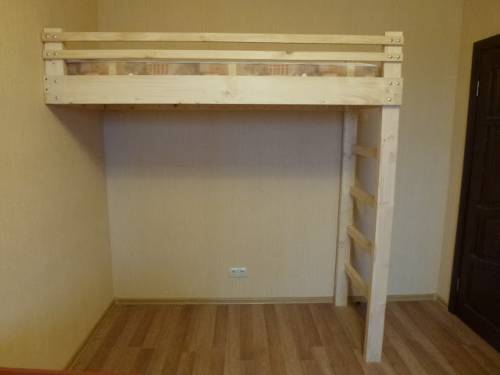

Вот окончательный результат (а весь процесс создания описан ниже):

Полопатил инет, заинетерсовало два проекта.

В первом понравилось, что кровать крепится к стене и нет «лишних» опор внизу. Во втором случае понравился вариант исполнения лестницы и ограждения. Решил объединить понравившиеся «плюсы» и сделать свой проект.

Накидал на бумаге предварительный эскиз и занялся подборкой инструмента, материала и крепежа.

Для работы мне понадобилось:

помощница дочка Вероника - 1 шт
руки - 2 шт

Инструменты и приспособления:

дрель ударная + свёрла по бетону 10мм, по дереву 3мм, 6мм
шуруповёрт + набор бит + зенковка
отвертка толстая крестовая и тонкая шлицевая (иногда удобнее не шуруповёртом, а руками)
машинка шлифовальная (можно шкурить и руками, но машинкой быстрее) + шкурка 120, 180, 240
дремель (изначально не планировался, но намудрил с крепежом - пришлось отпиливать длинные болты) + несколько отрезных дисков по металлу
ножовка по дереву универсальная с мелким зубом
уголок столярный
рулетка
стамеска 25мм
рашпиль
карандаш для разметки
струбцины
линейка
уровень
пылесос
кисти малярные 60 мм и 20 мм

Материалы:

брусок 50х100х2000 мм - 2 шт
брусок 50х100х400 мм - 1 шт
доска 150х30х1960 мм - 2 шт
доска 150х30х860 мм - 1 шт
рейка 45х20х1960 мм - 2 шт
рейка 45х20х1830 мм - 2 шт
брусок 60х40х860 мм - 1 шт
брусок 60х40х800 мм - 4 шт
доска 90х15х800 мм - 20 шт
панельный лак по дереву матовый на водной основе - 1л

Крепёж:

болт мебельный М6х80 мм - 8 шт
болт мебельный М6х70 мм - 8 шт
гайка врезная М6 - 16 шт
шуруп универсальный 5х80 мм - 26 шт
шуруп универсальный 3х45 мм - 37 шт
шуруп универсальный 6х80 мм - 8 шт
дюбель пластмассовый 10х80 мм - 8 шт

Вероника - основная помощница и подавальщица инструмента

виды крепежа

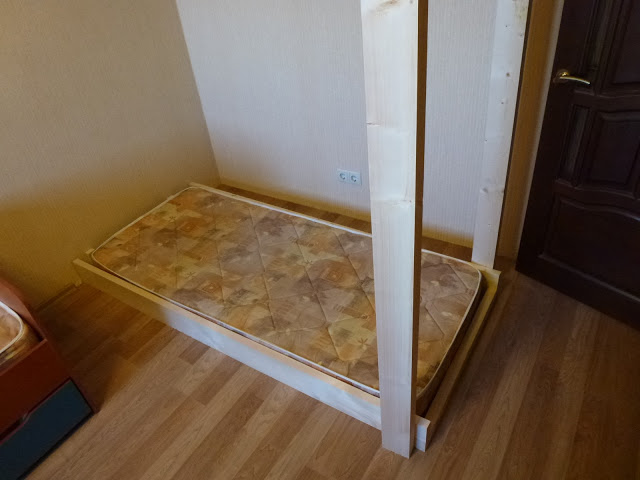

вначале разложил материал и примерил по месту

поставил ножки и прикинул разбивку ступеней

в ножках сделал вырезы под ступени

при помощи струбцин сложил всю конструкцию

начал сборку с помощью мебельных болтов

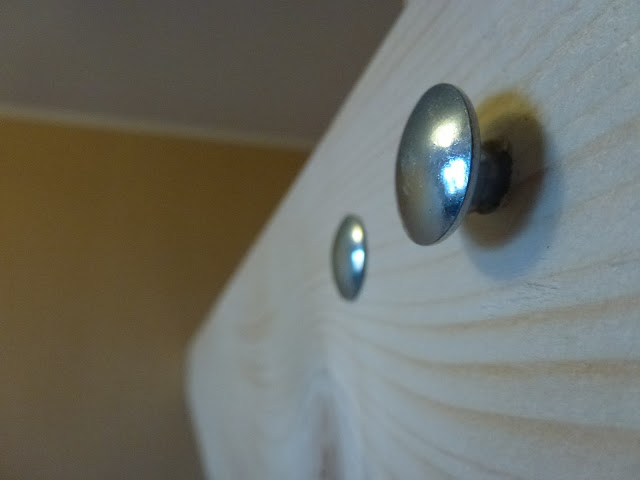

забил врезные гайки, стал вворачивать в них болты и понял, что лоханулся. Во-первых, болты оказались длиннее и пришлось их укоротить дремелем на 10мм. Во-вторых, чтобы довернуть их, пришлось пропилить шлиц под отвёртку и заворачивать его внутрь, выкручивая его изнутри наружу :)

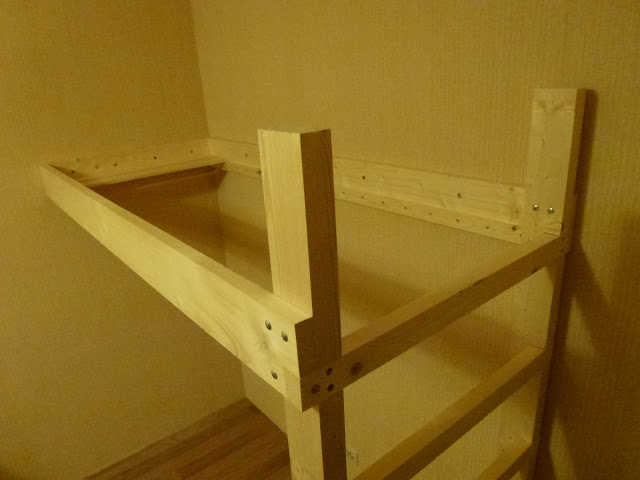

прикрутил опорные рейки

привернул ступеньки и окончательно прикрепил конструкцию к стене

сделал опору для ограждения и уложил ламели (если эти досочки можно так назвать)

привернул ограждение, закруглил все углы, зашкурил конструкцию и примерил матрас

покрыл первым слоем лака, через 3 часа снова зашкурил нулёвочкой, покрыл вторым слоем лака и дал просохнуть 24 часа

Вот и всё. На всё ушло два дня (выходные) и около 4 тыс рублей (2 тыс - пиломатериал, 1 тыс - крепёж и расходники, 900 руб - литр лака).

UPD1: Кстати, сын на этой кровати года три спал (с 8 до 11 лет), потом вниз перебрался, потому что внизу диван шире, и лазить ему лениво стало. В общем, кто сомневался в прочности конструкции, были не правы. За это время даже не расшаталось ничего и не скрипит.

Гардеробная

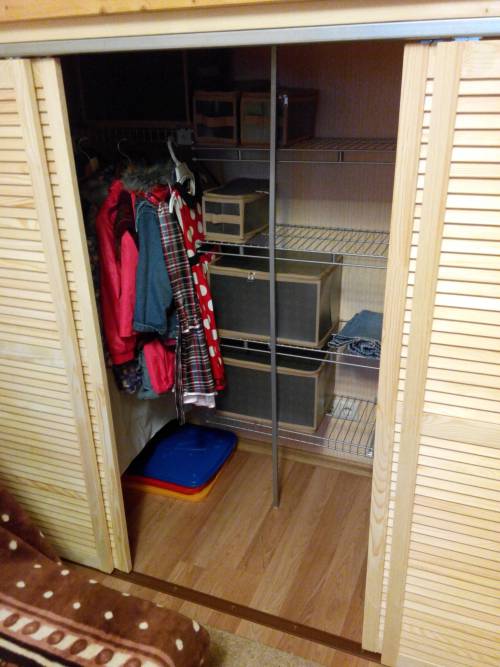

UPD2: Прошёл ещё один год. Решил сделать снизу гардеробный отсек :) Купил в «Леруа Мерлен» готовые дверцы (500×1500 - 4 шт по 670 руб), комплект гардеробной сетчатой системы «Канзас» (2000руб), коробки для хранения (~1000 руб), в «Твой Дом» комплект направляющих и фурнитуры Hettich для раздвижных дверей TopLine 27 (~1800 руб), дополнительную рейку, чтобы нарастить нехватку высоты проёма (45 руб), в «ОБИ» - бамбуковые жалюзи (350 руб). Итого около 8000 руб. Не самый дешёвый вариант, но для мини-гардеробной комнаты с дверцами-купе вполне себе недорого получилось. Если заказать всё это сделать с честными дверями от шкафа купе и набрать такую же гардеробную типа Elfe, то выйдет раза в 4 дороже.

Изнутри прикрыл бамбуковыми жалюзями лесенку. Гардеробная состояла из 3-х полок по 1200 мм, 3-х по 600 мм и двух стоек. Т.к. у меня размер проёма 1800, то сделал так: слева вверху одна полка 600 мм, на неё вешаются вешалки с верхней одеждой. Справа - 3 полки по 1200 и одна из двух по 600 мм, т.е. всего 4 полки по 1200 мм. Глубина полок 300 мм, глубина кровати 800 мм, так что внутрь можно спокойно зайти и ничего не мешает, т.к. перед полками полметра ширины свободного пространства. Поставили в это пространство ящики с игрушками.

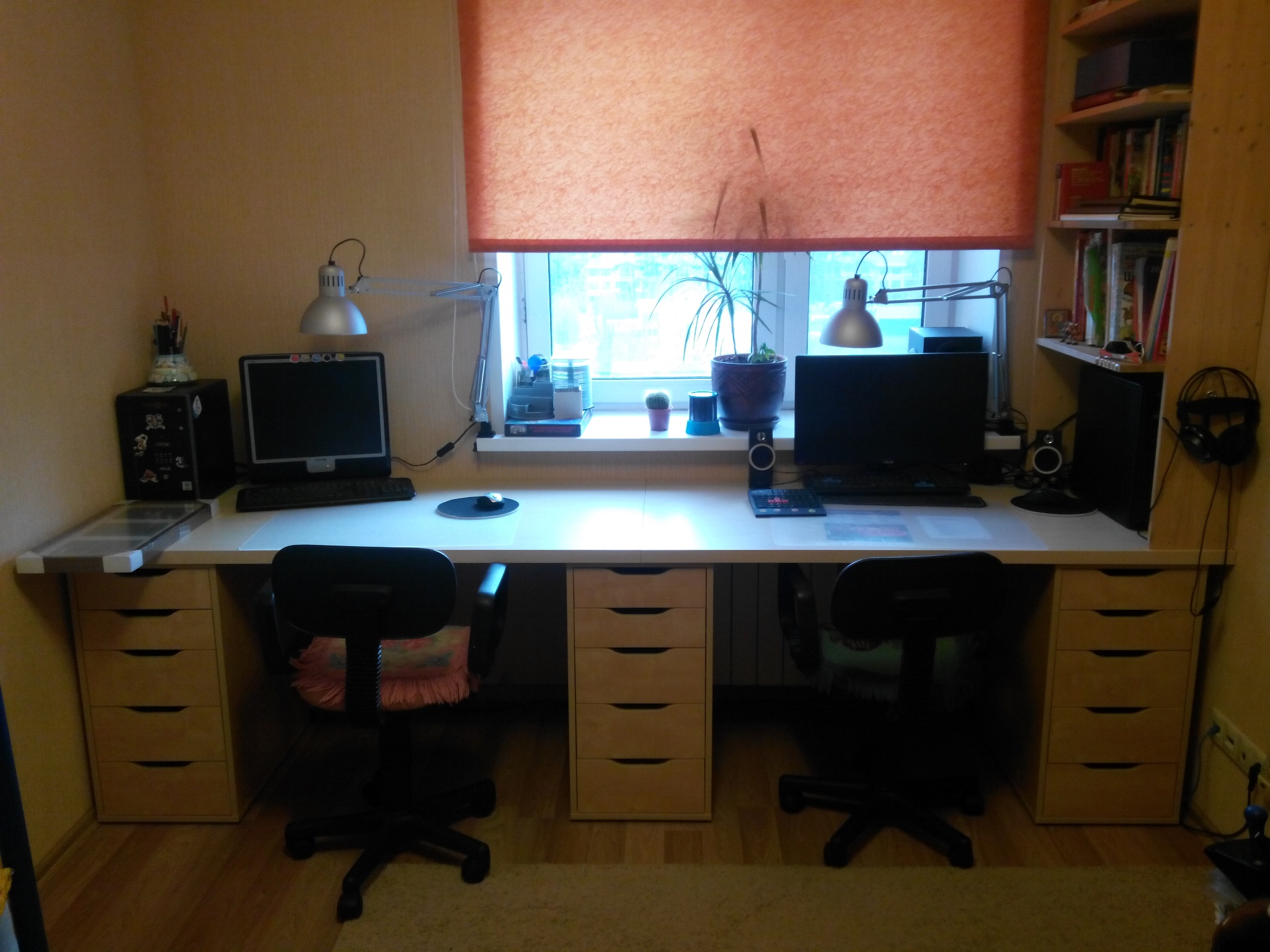

UPD3: С появлением гардеробной комнаты отпала надобность в шкафе. Шкаф был перенесён на балкон и, наконец-то, приспособлен для инструментов и всякого барахла. Благодаря освободившемуся от шкафа месту в детской комнате стало возможным сделать стол от стены до стены. Чем я и не преминул воспользоваться. Теперь у детей есть честный стол длиной 3 метра. Купил в «Икее» три тумбочки с выдвижными ящиками и две полутораметровые столешницы, собрал всё это и установил за вечер. На стол установил самодельный книжный стеллаж (полочки и стенки из массива сосны также куплены в Икее). Тумбочки по 4тыр, столешницы по 1,5тыр, стеллаж пусть будет 2тыр (точно не помню, давно делал, скорее всего дешевле вышло). Итого 17 000 руб.

В общей сложности мебель в детской вышла: кровать-чердак с гардеробной - 12 000р, стол с тумбочками - 15 000р, диван - 6 000р, книжный стеллаж - 2 000р, 2 офисных кресла по 1 500р. Итого: 38 000р.

UPD4: Ещё через пару лет «простаивания» решил эту конструкцию разобрать и на её место установить обычный шкаф-купе. Еле разобрал. Очень надёжная и крепкая конструкция получилась - все руки поломал и посбивал, пока откручивал руками все шурупы (руками, потому что разбирал поздно вечером, не хотел шуруповёртом шуметь).
