Эхограф

Эхограф – это моя первая попытка изобразить сеть фидо в более наглядном виде, нежели чем обычный плоский нодлист. В отличие от разработанного позже фидографа, эхограф показывает реальные пути, по которым проходят сообщения в конференциях. Делается это на анализе кладжей @PATH.

К сожалению, такие картинки очень субъективны. Потому что, во-первых, это установлено на моём узле - 2:5020/2613. То есть все пути ведут только ко мне. Во-вторых, конференций у меня мало. В-третьих, база сообщений в них тоже не самая большая. В-четвёртых, анализируется вся база за весь период, то есть если менялся роутинг, то для некоторых узлов будут закольцовки. Тем не менее, получаются очень красочные картинки, которые могут быть интересны модераторам конференций, а также полезны для ускорения поиска разрывов.

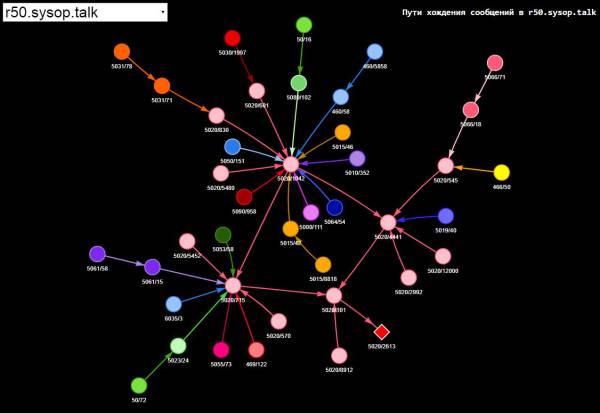

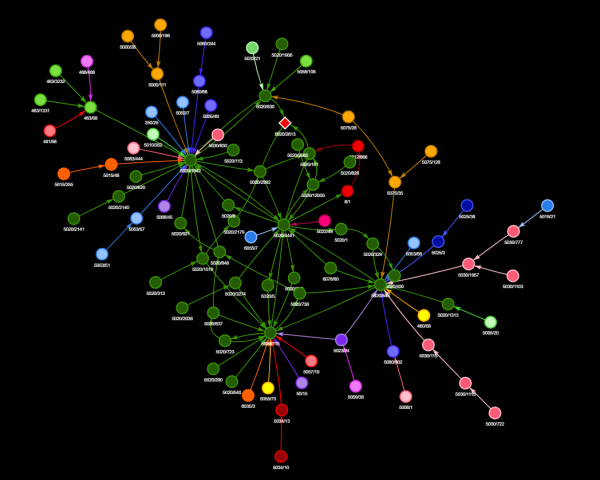

Сам эхограф находится вот тут: http://2613.ru:88/fidograph/echograph.php. А картинки на нём получаются вот такие:

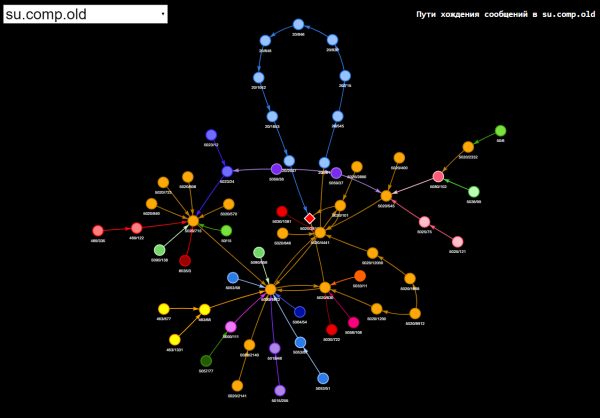

Кстати, во время тестирования и просмотра получающихся картинок для эхи SU.COMP.OLD обнаружил вот такой интересный путь (синяя петля вверху):

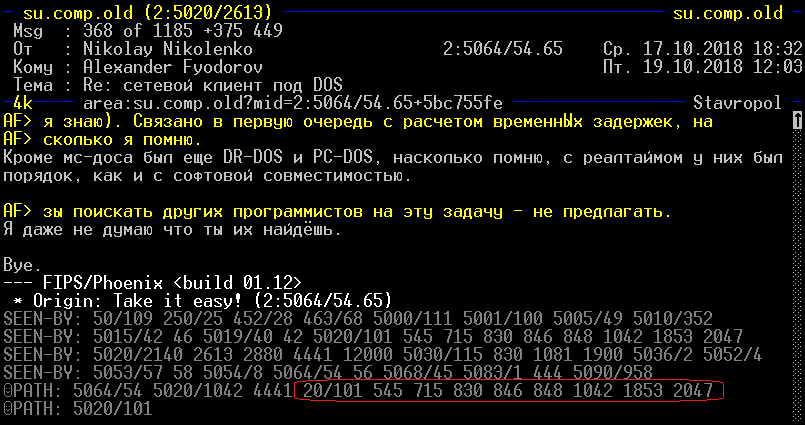

Вначале, я думал, что это глюк, ведь таких узлов не существует. Но потом нашёл сообщение с этим «диким» путём. Оказалось, у кого-то сглючил софт (не у меня :) ) и в адресах отрезался 50 регион. В результате в пути вместо вполне себе прекрасно существующего московского узла 5020/715 (Хаба, привет!) появился некий несуществующий шведский 20/715 со своей шведской же семьёй.

Так что если кто наткнётся на такое, это не мой косяк, это такие мессаги приходят :) А скрипт рисует как есть.

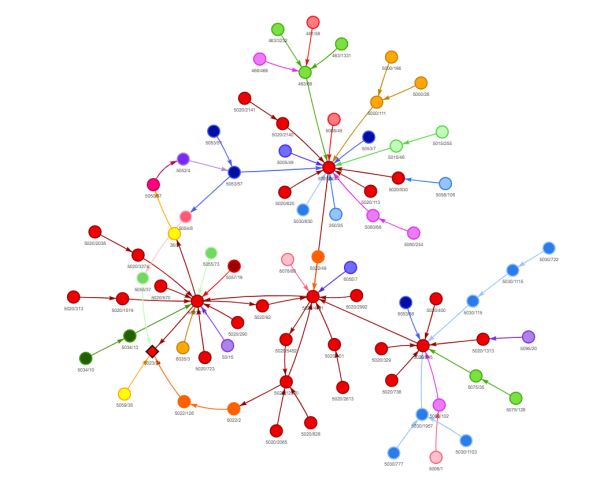

Кстати, этот скрипт прикрутил у себя на сайте WFIDO.RU Дмитрий Каменский. Ниже можно для примера увидеть, как на разных базах и с разных мест выглядит граф хождения эхомейла для эхи XSU.USELESS.FAQ.
